*124 DIP14 (LM124N)

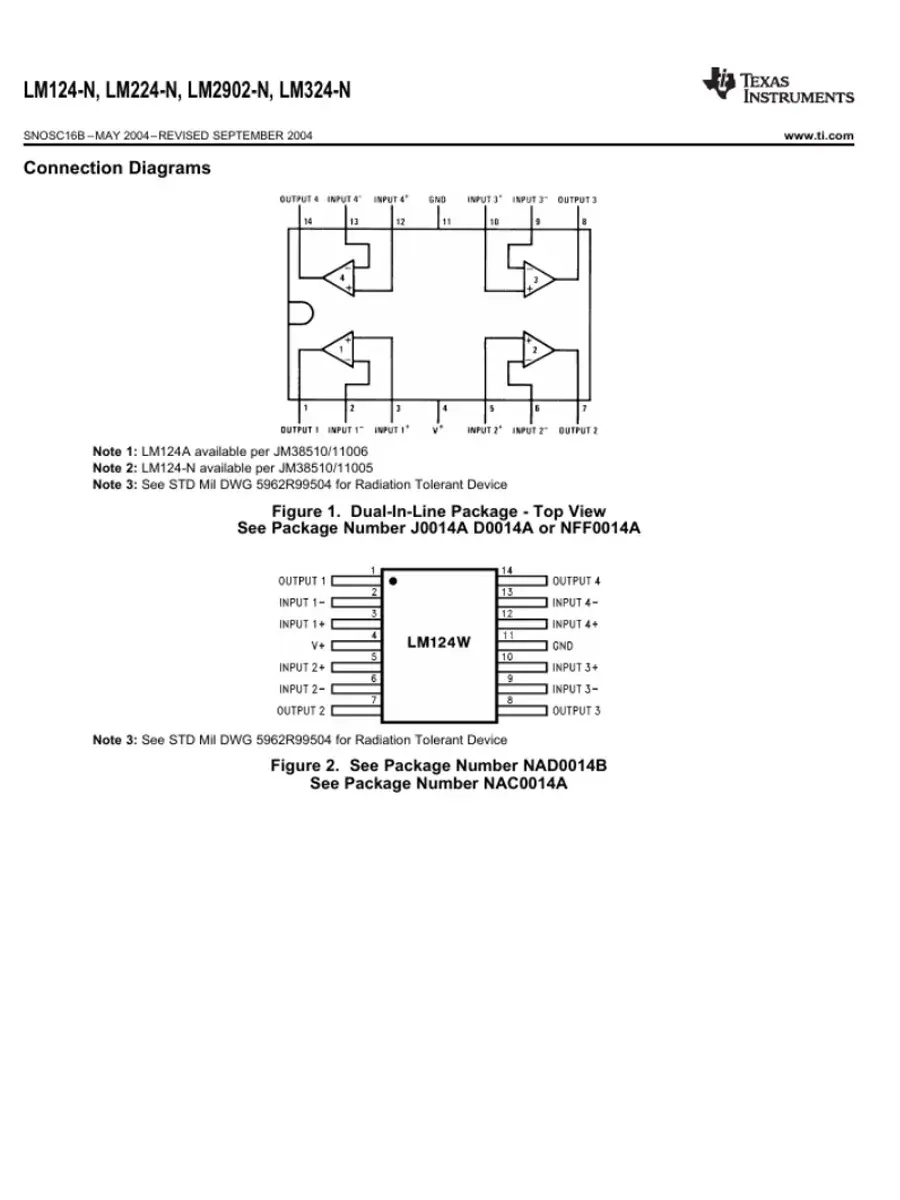

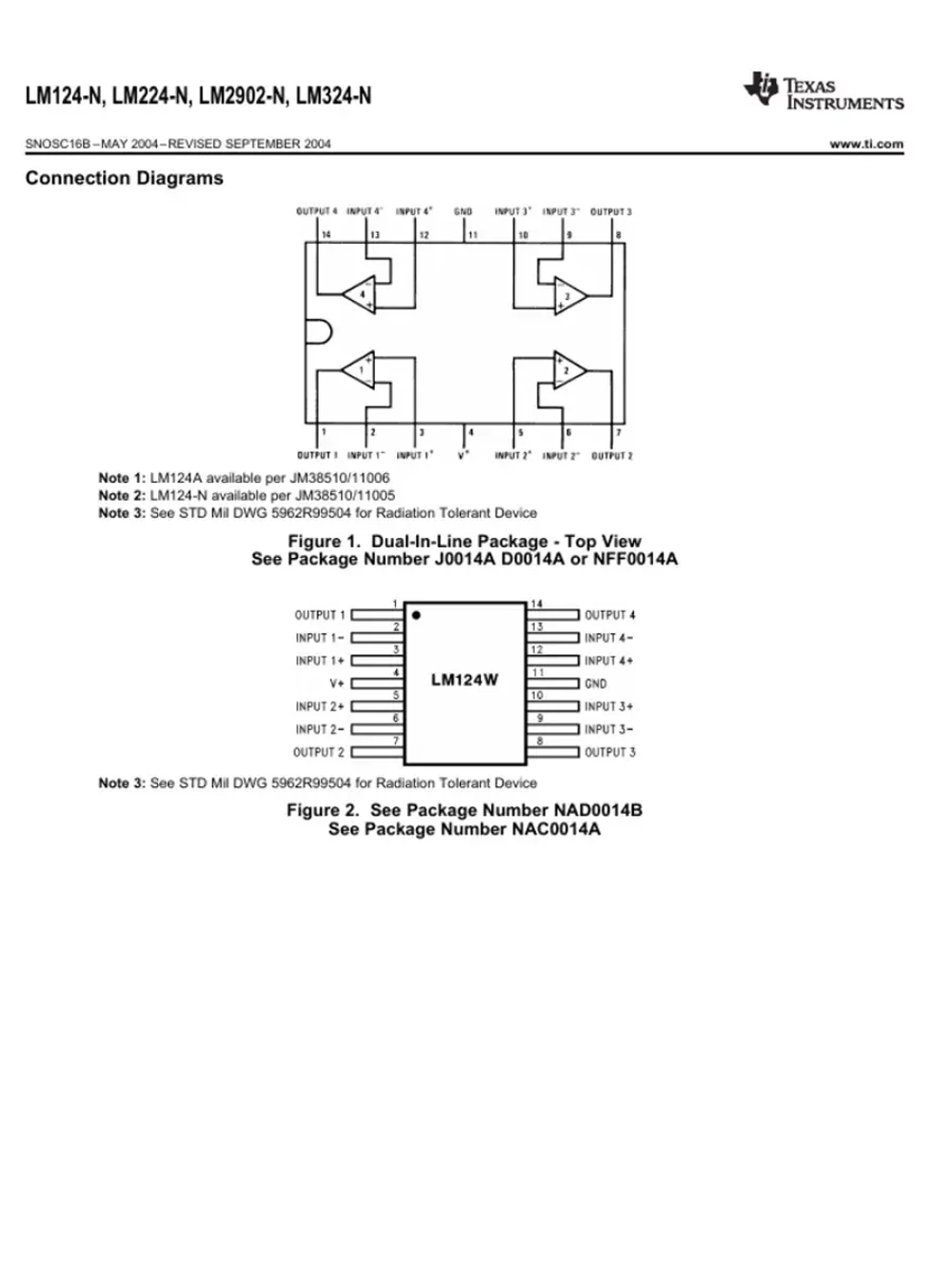

ОУх4 Iпот=180мкА, Iвх= 45нА, Uсм=2мВ, BW=1МГц РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ Операционные усилители серии LM124-N работают только от одного напряжения питания, имеют дифференциальные входы и остаются в линейном режиме при синфазном входном напряжении 0 В постоянного тока. Эти усилители работают в широком диапазоне напряжений питания с незначительным изменением рабочих характеристик. При температуре 25°C возможно использование усилителя при минимальном напряжении питания 2,3 В постоянного тока. Распиновка корпуса была разработана для упрощения компоновки печатной платы. Инвертирующие входы расположены рядом с выходами всех усилителей, а выходы также расположены по углам корпуса (контакты 1, 7, 8 ). Следует принять меры предосторожности, чтобы источник питания интегральной схемы никогда не менял полярность на противоположную или чтобы устройство случайно не было установлено наоборот в тестовой розетке, поскольку неограниченный скачок тока через результирующий прямой диод в микросхеме может привести к перегоранию внутренних проводников.
